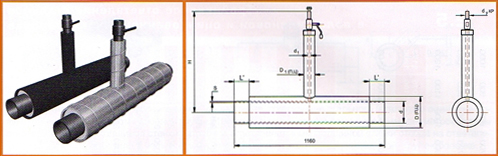

Тройник стальной с шаровым краном воздушника с тепловой изоляцией из пенополиуретана в полиэтиленовой и оцинкованной трубе-оболочке

Тройник стальной с шаровым краном воздушника в полиэтиленовой и оцинкованной трубе-оболочке

ТРУБА СТАЛЬНАЯ
dy, мм d, мм S, мм ГОСТ на трубу стальную Защитная труба-оболочка d1, мм dy Кр D1, мм H, мм Расчетная масса 1 метра изделия, кг L, мм
Dп.ц, мм Sп, мм S*ц, мм П Ц
25 32 3.0 8731
8733
110 2.5 0.55 25 20 110 730 5.2 7.7 1000
32 38 3.0 110 2.5 0.55 25 20 110 730 6.2 8.7
40 45 3.0 125 2.5 0.55 25 20 110 730 6.6 9.0
50 57 3.0 10704 125 2.5 0.55 25 20 110 730 9.0 11.4
65 76 3.0 140 3.0 0.55 25 20 110 730 10.9 13.2
80 89 4.0 160 3.0 0.55 25 20 110 730 13.4 16.0
100 108 4.0 180 3.0 0.55 25 20 110 730 16.6 20.5
100 114 4.0 200 3.2 0.55 25 20 110 730 17.1 21.0
125 133 4.0 225 3.5 0.55 25 20 110 730 20.5 23.9
150 159 4.5 250 3.9 0.55 25 20 110 730 25.5 29.2
200 219 6.0 315 4.9 0.55 32 25 110 980 43.9 46.4
250 273 7.0 400 5.6 0.70 32 25 110 980 62.7 58.7 1500
300 325 7.0 450 5.6 0.70 32 25 110 980 80.7 66.3
350 377 7.0 500 6.2 0.70 38 32 110 1010 102.0 67.3
400 426 7.0 560 7.0 0.70 38 32 110 1010 106.3 96.6
500 530 7.0 20295 710 8.9 0.70 45 40 125 1010 136.9 126.3
600 630 8.0 800 10.0 1.00 45 40 125 1260 177.6 162.3
700 720 8.0 900 11.2 1.00 45 40 125 1260 199.3 194.6 2000
800 820 9.0 1000 12.4 1.00 57 50 125 1300 266.5 250.6
900 920 10.0 1100 13.8 1.00 57 50 125 1300 299.0 282.6
1000 1020 11.0 1200 14.9 1.00 57 50 125 1300 358.7 341.3

1. Пример условного обозначения Тройника стального (стального оцинкованного) с шаровым краном воздушника, наружным диаметром основной трубы 219 мм, диаметром трубы на кран воздушника 32 мм изоляцией типа 1, из пенополиуретана, в полиэтиленовой ( оцинкованной) трубе-оболочке.

Тройник с шаровым краном воздушника Ст (Ц) 219-32-1-ППУ-ПЭ (ОЦ)

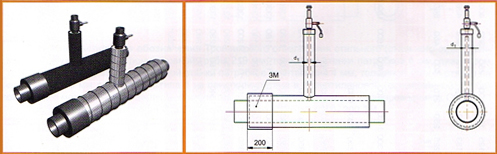

2. Пример условного обозначения Тройника стального (стального оцинкованного) с шаровым краном воздушника, наружным диаметром основной трубы 219 мм, диаметром трубы на кран воздушника 32 мм изоляцией типа 1, из пенополиуретана, в полиэтиленовой ( оцинкованной) трубе-оболочке с металлической заглушкой изоляции длиной 200 мм с закольцовкой проводников СОДК.

Тройник с шаровым краном воздушника Ст (Ц) 219-32-1-ППУ-ПЭ (ОЦ)- 200 3М

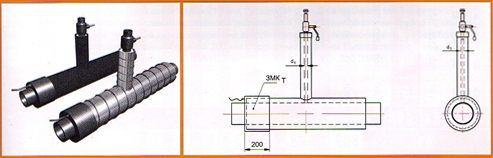

3. Пример условного обозначения Тройника стального (стального оцинкованного) с шаровым краном воздушника, наружным диаметром основной трубы 219 мм, диаметром трубы на кран воздушника 32 мм изоляцией типа 1, из пенополиуретана, в полиэтиленовой ( оцинкованной) трубе-оболочкес металлической заглушкой изоляции длиной 200 мм с торцевым кабелем вывода проводников СОДК.

Тройник с шаровым краном воздушника Ст (Ц) 219-32-1-ППУ-ПЭ (ОЦ)- 200 3МКт
