Экскаватор-погрузчик JCB 4CX, челсютной ковш, телескопическая стрела, гидромолот.

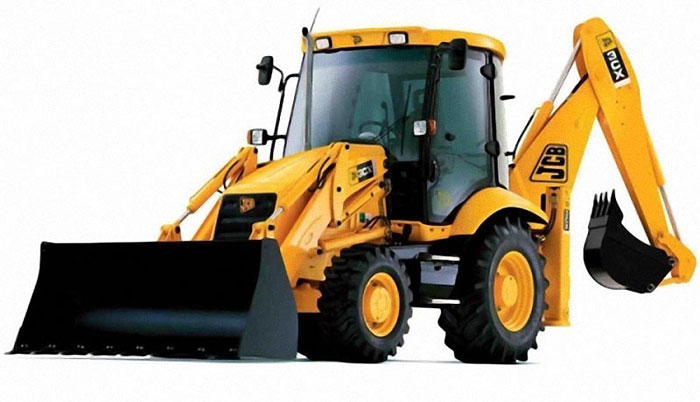

ЭКСКАВАТОР-ПОГРУЗЧИК JCB | 3CX
МАКС. ГЛУБИНА КОПАНИЯ ЭКСКАВАТОРА: 4,75 м
МАКС. ЕМКОСТЬ КОВША ПОГРУЗЧИКА: 1,0 м3

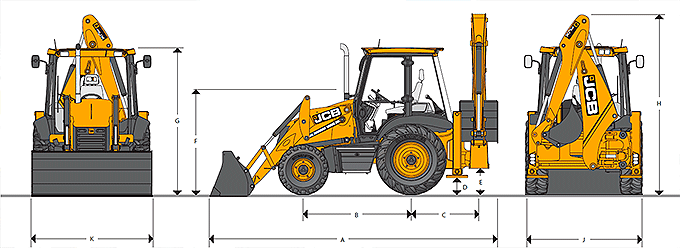

ОСНОВНЫЕ РАЗМЕРЫ
| м | ||
| A | Габаритная длина | 5,62 |
| B | Колесная база | 2,17 |
| C | Расстояние от оси поворотной колонки до задней оси моста | 1,36 |
| D | Дорожный просвет от опор | 0,37 |
| E | Дорожный просвет от поворотной колонки | 0,52 |
| F | Высота центра рулевого колеса | 1,94 |
| G | Высота крыши кабины | 2,87 |
| H | Габаритная высота | 3,61 |
| J | Габаритная ширина по раме опор | 2,36 |
| K | Ширина ковша погрузчика | 2,35 |
| J | Габаритная ширина по раме опор | 2,35 | 2,24 * |
| K | Ширина ковша погрузчика | 2,35 | 2,23 * |
ЭКСКАВАТОР-ПОГРУЗЧИК JCB | 3CX

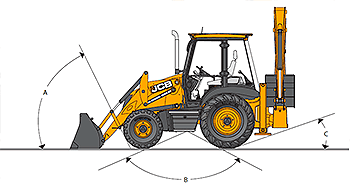

ПРОХОДИМОСТЬ
| A | Угол въезда | 74° |
| B | Угол при вершине препятствия между колесами | 118° |
| C | Угол съезда | 19° |
| A | Угол въезда | 66° |
| B | Угол при вершине препятствия между колесами | 120° |
| C | Угол съезда | 20° |
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОГРУЗЧИКА — 3CX

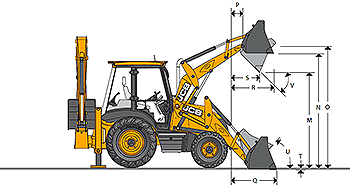

РАЗМЕРЫ ПОГРУЗЧИКА — 3CX
| Стандартный ковш | Челюстной ковш | ||
| M | Высота выгрузки | 2,74 | 2,72 |
| N | Высота горизонтального днища | 3,23 | 3,20 |
| O | Высота оси шарнира ковша | 3,45 | 3,45 |
| P | Вылет оси шарнира ковша | 0,36 | 0,36 |
| Q | Вылет кромки ковша на уровне земли | 1,42 | 1,37 |
| R | Максимальный вылет поднятого ковша | 1,20 | 1,15 |
| S | Вылет поднятого ковша при выгрузке | 0,83 | 0,78 |
| T | Глубина копания (толщина срезаемого слоя) | 0,07 | 0,10 |
| U | Угол запрокидывания ковша | 45° | 45° |
| V | Угол выгрузки | 43° | 43° |
| Ширина раскрытия челюстей | - | 0,95 |
ПАРМЕТРЫ ВИЛ — 3CX
| Вилы на челюстном коше | Вилы на каретке Quickhitch | ||
| м | м | ||
| W | Длина вил | 1,1 | 1,1 |
| Ширина зуба | 0,08 | 0,08 | |
| X | Вылет вил на уровне земли | 2,66 | 2,03 |
| Y | Вылет вил на максимальной высоте | 2,25 | 1,72 |
| Z | Высота подъема | 2,92 | 3,27 |
| Минимальное расстояние между вилами | 0,2 | 0,2 | |
| Максимальное расстояние между вилами | 2,17 | 1,03 | |
| Грузоподъемность кг | 1000 | 2000 |
ЭКСПЛУАТАЦИОННАЯ МАССА
| Эксплуатационная масса машины с полным топливным баком и экскаваторным ковшом шириной 610 мм |
кг |
| Стандартный ковш и ковш GP | 7370 |
| Челюстной ковш 6 в 1 и вилы | 8070 |
СИСТЕМА СМЕЩЕНИЯ КАРЕТКИ ЭКСКАВАТОРНОГО ОБОРУДОВАНИЯ
Система смещения каретки экскаваторного оборудования POWERSLIDE позволяет оператору с помощью специальной педали, установленной в кабине, и независимой гидравлической системы перемещать каретку с установленным на ней экскаваторным оборудованием в поперечном направлении по задней раме опор относительно продольно оси машины. Система смещения каретки экскаваторного оборудования POWERSLIDE поставляется по отдельному заказу.
Машина оснащена гидравлической системой Open Centre, обеспечивающей регулирование скорости и мощности гидропривода. Регулирование скорости и мощности (система HSC) осуществляется при помощи модулирующего клапана, автоматически изменяющего мощность гидропривода и скорость выполнения рабочих операций в соответствии с условиями копания и выемки грунта, в целях достижения наилучших эксплуатационных характеристик.
- В гидравлической системе Open Centre применяются простые, надежные и эффективные шестеренные насосы с высоким КПД.
- Мощность гидропривода и скорость выполнения рабочих операций автоматически регулируется в зависимости от условий работы.
- При необходимости автоматическое регулирование скорости и мощности гидропривода можно отключить с помощью переключателя на приборной панели.
- При перебазировании машины с объекта на объект в транспортном положении автоматически отключается один из шестеренных насосов.
- Простота управления погрузчиком и экскаватором обеспечена благодаря малому усилию на рычагах и удобному их расположению.
- Гидроцилиндр выдвижения рукояти работает от отдельного насоса, что позволяет совмещать выдвижение и втягивание рукояти с другими движениями рабочего оборудования.
- Полнопоточный фильтр рабочей жидкости обеспечивает ее очистку от частиц крупнее 10 микрон.
