Комплект заделки стыка трубопровода с полиэтиленовой оболочкой с термоусаживаемой муфтой
Комплект заделки стыка трубопровода с полиэтиленовой оболочкой с термоусаживаемой муфтой

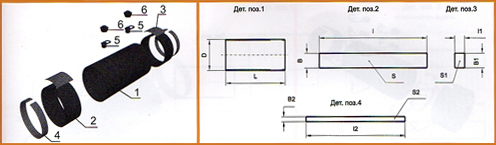

| ТРУБА СТАЛЬНАЯ | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dy, мм | d, мм | Муфта полиэти леновая поз. 1 |
Лента термоуса живаемая поз. 2 |
Пластина замковая поз. 3 |
Лента клеевая поз. 4 |
Пробка дре наж ная поз. 5 |
Пробка гермети зирую щая поз. 6 |
|||||||||
| Кол-во на комплект: 1 |
Кол-во на комплект: 2 |
Кол-во на комплект: 2 |
Кол-во на комплект: 2 |
|||||||||||||
| D, мм | L, мм | B, мм | l, мм | S, мм | B1, мм | l1, мм | S1, мм | B2, мм | l2, мм | S2, мм | , мм | кол во |
, мм | кол во |
||
| 25 | 32 | 110 | 500 | 150 | 490 | 2 | 150 | 100 | 1,6 | 50 | 367 | 2 | 18 | 1 | 25 | 1 |
| 32 | 38 | 110 | 490 | 367 | ||||||||||||
| 40 | 45 | 125 | 490 | 367 | ||||||||||||
| 50 | 57 | 125 | 540 | 416 | ||||||||||||
| 65 | 76 | 140 | 590 | 464 | ||||||||||||
| 80 | 89 | 160 | 655 | 529 | ||||||||||||
| 100 | 108 | 180 | 785 | 658 | ||||||||||||
| 100 | 114 | 200 | 785 | 658 | ||||||||||||
| 125 | 133 | 225 | 870 | 739 | ||||||||||||
| 150 | 159 | 250 | 950 | 820 | ||||||||||||
| 200 | 219 | 315 | 1165 | 1030 | 2 | 2 | ||||||||||
| 250 | 273 | 400 | 700 | 225 | 1450 | 225 | 100 | 1304 | ||||||||
| 300 | 325 | 450 | 1620 | 1466 | ||||||||||||
| 350 | 377 | 500 | 1785 | 1627 | ||||||||||||
| 400 | 426 | 560 | 1990 | 1821 | ||||||||||||
| 500 | 530 | 710 | 2490 | 2306 | ||||||||||||
| 600 | 630 | 800 | 2795 | 2597 | ||||||||||||
| 700 | 720 | 900 | 450 | 3115 | 450 | 2920 | ||||||||||
| 800 | 820 | 1000 | 3455 | 3243 | ||||||||||||
| 900 | 920 | 1100 | 3780 | 3566 | ||||||||||||
| 1000 | 1020 | 1200 | 4100 | 3889 | ||||||||||||
| ТРУБА ОЦИНКОВАННАЯ | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| dy, мм | d, мм | Муфта полиэти леновая поз. 1 |
Лента термоуса живаемая поз. 2 |
Пластина замковая поз. 3 |
Лента клеевая поз. 4 |
Пробка дре наж ная поз. 5 |
Пробка гермети зирую щая поз. 6 |
|||||||||
| Кол-во на комплект: 1 |
Кол-во на комплект: 2 |
Кол-во на комплект: 2 |
Кол-во на комплект: 2 |
|||||||||||||
| D, мм | L, мм | B, мм | l, мм | S, мм | B1, мм | l1, мм | S1, мм | B2, мм | l2, мм | S2, мм | , мм | кол во |
, мм | кол во |
||
| 25 | 33.5 | 110 | 500 | 150 | 490 | 2 | 150 | 100 | 1,6 | 50 | 367 | 2 | 18 | 1 | 25 | 1 |
| 32 | 42.3 | 110 | 490 | 367 | ||||||||||||
| 40 | 48.0 | 125 | 540 | 367 | ||||||||||||
| 50 | 60.0 | 125 | 590 | 416 | ||||||||||||
| 65 | 75.5 | 140 | 590 | 464 | ||||||||||||
| 80 | 88.5 | 160 | 655 | 529 | ||||||||||||
| 100 | 114.0 | 180 | 785 | 658 | ||||||||||||
| 125 | 140.0 | 225 | 870 | 739 | ||||||||||||
| 150 | 165.0 | 250 | 950 | 820 | ||||||||||||
| Код изделия: КЗС(T)- | X | x | X |
| Пример: КЗС(T)-165.0x250 | |||
1. Пример условного обозначения Комплекта заделки стыка трубопровода с термоусаживаемой муфтой с диаметром стальной трубы 219 мм и трубы-оболочки 315 мм.
КЗС (Т) - 219×315
