Порядок выполнения технологических операций при монтаже СОДК
Порядок выполнения технологических операций при монтаже СОДК
СОДК трубной части монтируют и контролируют ее работоспособность последовательно, начиная с первого стыка, стык за стыком. Монтаж первого стыка выполняют в следующей технологической последовательности: С торцов ПИ — труб и ПИ — изделий в ППУ-изоляции (ПИ-изделий) с помощью ножа удаляют слой ППУ-изоляции толщиной 20 — 50 мм и очищают металлической щеткой место стыка от ржавчины, грязи и остатков ППУ-изоляции.
Если на торцах ПИ-изделий ППУ — изоляция намокла, то ее удаляют до сухого слоя. На стальной трубе с двух сторон от сварного шва устанавливают полиэтиленовые подставки по 2 шт для каждого проводника и закрепляют их скотчем. Проводники, скрученные в спираль, раскручивают с помощью отвертки, выпрямляют плоскогубцами, не допуская изломов, и располагают их параллельно стальной трубе. Затем проводники зачищают наждачной бумагой от остатков ППУ-изоляции и тщательно обезжиривают ацетоном.
Проводники натягивают, исключая их провисание, откусывают кусачками лишние концы проволоки и соединяют между собой с помощью медной соединительной гильзы. Гильзу опрессовывают обжимными клещами и паяют паяльником или пламенем газовой горелки, используя паяльный флюс и припой.
Прочность пайки проводников проверяют вручную натяжением их соединения, затем проводники закрепляют в специальных прорезях полиэтиленовых подставок. Перед соединением проводников СОДК последующих стыков, оценивают работоспособность СОДК первого стыка.
Если результаты измерений показали наличие дефекта (соединение проводников на предыдущем стыке выполнено с ошибкой), то его следует устранить и произвести повторные измерения. В случае поломки проводника на выходе из ППУ-изоляции его наращивают описанным выше способом, при этом с торца удаляют слой ППУ-изоляции достаточный для выполнения этой операции.
Описанные выше операции, следует повторять до окончания монтажа СОДК, а затем проверить работоспособность СОДК всего ПИ-трубопровода.

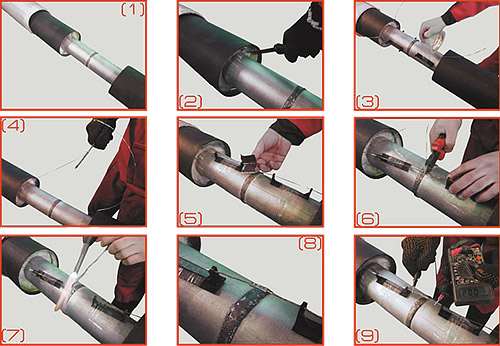

Порядок выполнения операций
