Тройник прямой стальной с тепловой изоляцией из пенополиуретана в полиэтиленовой и оцинкованной трубе-оболочке

Тройник прямой стальной в полиэтиленовой и оцинкованной трубе-оболочке

ТРУБА СТАЛЬНАЯ
		L, мм	1000										1500						2000			2500
		D1, мм	110	110	125	125	140	160	180	200	225	250	315	400	450	500	560	710	800	900	1000	1100	1200
d_y, мм	d, мм	D, мм/d₁, мм	32	32	45	57	76	89	108	114	133	159	219	273	325	377	426	530	630	720	820	920	1020
25	32	110	X
32	38	110	X	X
40	45	125	X	X	X
50	57	125	X	X	X	X
65	76	140	X	X	X	X	X
80	89	160	X	X	X	X	X	X
100	108	180	X	X	X	X	X	X	X
100	114	200	X	X	X	X	X	X	X	X
125	133	225	X	X	X	X	X	X	X	X	X
150	159	250	X	X	X	X	X	X	X	X	X	X
200	219	315	X	X	X	X	X	X	X	X	X	X	X
250	273	400	X	X	X	X	X	X	X	X	X	X	X	X
300	325	450	X	X	X	X	X	X	X	X	X	X	X	X	X
350	377	500	X	X	X	X	X	X	X	X	X	X	X	X	X	X
400	426	560	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
500	530	710	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
600	630	800	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
700	720	900	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
800	820	1000	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
900	920	1100	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
1000	1020	1200	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X

Толщина стенок полиэтиленовой и оцинкованной трубы — оболочки равна толщине стенокполиэтиленовой и оцинкованной трубы — оболочки основной трубы;
Длина металлической заглушки изоляции определяется конструктивно. При заказе равнопроходных тройников c металлической заглушкой изоляции следует уточнять место ее расположения (на основной трубе или на ответвлении);
Изделия с выводом кабеля СОДК дополнительно комплектуются кабелем NYM 3×1,5длиной 8м;
Диаметр, толщина стенки и материал приварных патрубков соответствует диаметру, толщине и материалу прямой трубы, толщина стального колена отвода определяется проектом.

1. Пример условного обозначения Тройника стального (стального оцинкованного) с наружным диаметром основной трубы 219 мм и толщиной стенки 6 мм, диаметром трубы ответвления 89 мм и толщиной стенки 4 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке.

Тройник Ст (Ц) 219×6-89×4-1-ППУ-ПЭ (ОЦ)

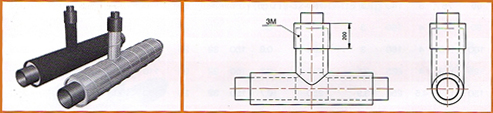

2. Пример условного обозначения Тройника стального (стального оцинкованного) с наружным диаметром основной трубы 219 мм и толщиной стенки 6 мм, диаметром трубы ответвления 89 мм и толщиной стенки 4 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке с металлической заглушкой изоляции длиной 200 мм с закольцовкой проводников СОДК.

Тройник Ст (Ц) 219×6-89×4-1-ППУ-ПЭ (ОЦ)- 200 3М

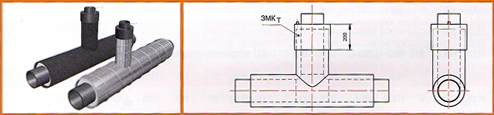

3. Пример условного обозначения Тройника стального (стального оцинкованного) с наружным диаметром основной трубы 219 мм и толщиной стенки 6 мм, диаметром трубы ответвления 89 мм и толщиной стенки 4 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке с металлической заглушкой изоляции длиной 200 мм с торцевым кабелем вывода проводников СОДК.

Тройник Ст (Ц) 219×6-89×4-1-ППУ-ПЭ (ОЦ)- 200 3МКт
