Тройник параллельный стальной с тепловой изоляцией из пенополиуретана в полиэтиленовой и оцинкованной трубе-оболочке

Тройник параллельный стальной в полиэтиленовой и оцинкованной трубе-оболочке

ТРУБА СТАЛЬНАЯ
			L₁, мм	1000									1500			2000			2000		3000		3500
			D_{п ц 1}, мм	110	110	125	125	140	160	180	200	225	250	315	400	450	500	560	710	800	900	10 00	11 00	12 00
L, мм	d_y, мм	d, мм	D_{п ц}, мм/ d₁, мм	32	38	45	57	76	89	108	114	133	159	219	273	325	377	426	530	630	720	820	920	10 20
10 00	25	32	110	X
	32	38	110	X	X
	40	45	125	X	X	X
	50	57	125	X	X	X	X
	65	76	140	X	X	X	X	X
	80	89	160	X	X	X	X	X	X
	100	108	180	X	X	X	X	X	X	X
	100	114	200	X	X	X	X	X	X	X	X
	125	133	225	X	X	X	X	X	X	X	X	X
	150	159	250	X	X	X	X	X	X	X	X	X	X
15 00	200	219	315	X	X	X	X	X	X	X	X	X	X	X
	250	273	400	X	X	X	X	X	X	X	X	X	X	X	X
	300	325	450	X	X	X	X	X	X	X	X	X	X	X	X	X
	350	377	500	X	X	X	X	X	X	X	X	X	X	X	X	X	X
	400	426	560	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
20 00	500	530	710	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
	600	630	800	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
	700	720	900	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
25 00	800	820	1000	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
	900	920	1100	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X
	1000	1020	1200	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X	X

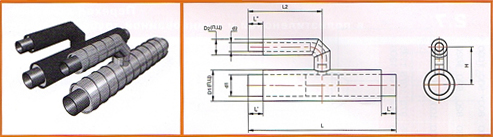

1. Пример условного обозначения Тройника параллельного стального (стального оцинкованного) с наружным диаметром основной трубы 219 мм, толщиной стенки патрубков 6 мм, диаметром трубы ответвления 89 мм, толщиной стенки патрубков ответвления 4 мм, толщиной стенки отвода на ответлении 6 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке.

Тройник параллельный Ст (Ц) 219×6-89×4(6)-1-ППУ-ПЭ (ОЦ)

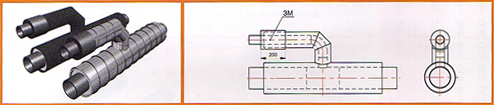

2. Пример условного обозначения Тройника параллельного стального (стального оцинкованного) с наружным диаметром основной трубы 219 мм, толщиной стенки патрубков 6 мм, диаметром трубы ответвления 89 мм, толщиной стенки патрубков ответвления 4 мм, толщиной стенки отвода на ответлении 6 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке с металлической заглушкой изоляции длиной 200 мм с закольцовкой проводников СОДК.

Тройник параллельный Ст (Ц) 219×6-89×4(6)-1-ППУ-ПЭ (ОЦ)- 200 3М

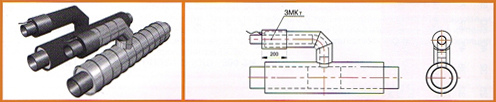

3. Пример условного обозначения Тройника параллельного стального (стального оцинкованного) с наружным диаметром основной трубы 219 мм, толщиной стенки патрубков 6 мм, диаметром трубы ответвления 89 мм, толщиной стенки патрубков ответвления 4 мм, толщиной стенки отвода на ответлении 6 мм, с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) трубе-оболочке с металлической заглушкой изоляции длиной 200 мм с торцевым кабелем вывода проводников СОДК.

Тройник параллельный Ст (Ц) 219×6-89×4(6)-1-ППУ-ПЭ (ОЦ)- 200 3МКт
