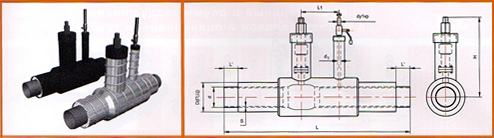

Кран шаровый с воздушником стальной в полиэтиленовой и оцинкованной трубе-оболочке



Кран шаровый с воздушником стальной в полиэтиленовой и оцинкованной трубе-оболочке



ТРУБА СТАЛЬНАЯ
dy, мм d, мм S, мм ГОСТ на трубу сталь
ную
Защитная труба-оболочка d1, мм L1, мм L, мм Высота
штока (H), мм
dy
сер
вис
ного кра
на, мм
Рас
четная масса изде
лия при Hоп, кг
Dп.ц, мм Sп, мм S*ц, мм Hmin Hст Hmax Hоп П Ц
25 32 3.0 8731
8733
110 2.5 0.55 25 360 1900 150 400 3300 1000 20 15 16
32 38 3.0 110 2.5 0.55 25 360 160 404 2000 20 15 17
40 45 3.0 125 2.5 0.55 25 360 175 413 5000 20 17 19
50 57 3.0 10704 125 2.5 0.55 25 360 180 420 3500 20 20 22
65 76 3.0 140 3.0 0.55 25 360 235 424 3500 20 25 27
80 89 4.0 160 3.0 0.55 25 360 245 434 2800 20 31 33
100 114 4.0 200 3.2 0.55 25 375 275 453 4500 20 42 44
125 133 4.0 225 3.5 0.55 25 375 375 492 3000 20 53 55
150 159 4.5 250 3.9 0.55 25 375 410 513 2500 20 58 70
200 219 6.0 315 4.9 0.55 32 405 2000 460 537 3000 25 118 118
250 273 7.0 400 5.6 0.70 32 535 2300 549 613 1800 25 234 231
300 325 7.0 450 6.2 0.70 32 575 3000 606 664 1100 25 334 329
350 377 7.0 500 7.0 0.70 38 605 727 727 1445 32 416 405
400 426 7.0 560 8.9 0.70 38 650 789 789 4350 32 605 589
500 530 7.0 20295 710 10.0 0.70 45 705 905 905 4000 40 884 847






1. Пример условного обозначения Крана шарового с воздушником стального (стального оцинкованного) с условным диаметром крана шарового 200 мм, условным диаметром крана воздушника 25 мм, высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке.


Кран шаровый с воздушником Ст (Ц) 200-25-1-ППУ-ПЭ (ОЦ) Н=1

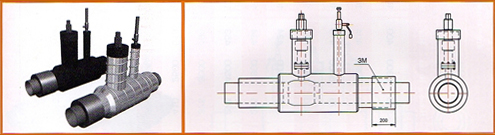

2. Пример условного обозначения Крана шарового с воздушником стального (стального оцинкованного) с условным диаметром крана шарового 200 мм, условным диаметром крана воздушника 25 мм, высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке с металлической заглушкой изоляции длиной 200 мм с закольцовкой проводников СОДК.

Кран шаровый с воздушником Ст (Ц) 200-25-1-ППУ-ПЭ (ОЦ)- 200 3М Н=1

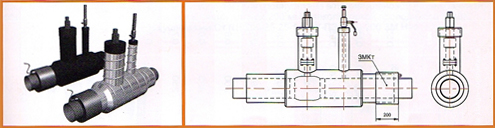

3. Пример условного обозначения Крана шарового с воздушником стального (стального оцинкованного) с условным диаметром крана шарового 200 мм, условным диаметром крана воздушника 25 мм, высотой крана Н=1 м с изоляцией типа 1 из пенополиуретана в полиэтиленовой ( оцинкованной) оболочке с металлической заглушкой изоляции длиной 200 мм с торцевым кабелем вывода проводников СОДК.

Кран шаровый с воздушником Ст (Ц) 200-25-1-ППУ-ПЭ (ОЦ)- 200 3МКт Н=1
