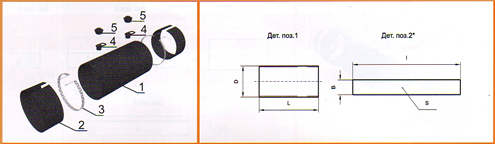

Комплект заделки стыка трубопровода с полиэтиленовой оболочкой с электросварной муфтой
| dy, мм |
d, мм |
Муфта полиэти
леновая
поз. 1 |
Лента термоуса
живаемая*
поз. 2 |
Пластина
замковая*
поз. 3 |
Нагре
ватель
ный элемент
поз. 4 |
Пробка
дре
нажная
поз. 5 |
Пробка
гермети
зирующая
поз. 6 |
Кол-во на
комплект: 1 |
Кол-во на
комплект: 2 |
Кол-во на
комплект: 2 |
Кол-во на ком
плект: 2 |
| D, мм |
L, мм |
B, мм |
l, мм |
S, мм |
B1, мм |
l1, мм |
S1, мм |
, мм |
кол
во |
, мм |
кол
во |
| 400 |
426 |
560 |
700 |
225 |
1990 |
2 |
225 |
100 |
1,6 |
Типо
размер
опре
делен
произво
дителем |
18 |
2 |
25 |
2 |
| 500 |
530 |
710 |
2490 |
225 |
| 600 |
630 |
800 |
2800 |
225 |
| 700 |
720 |
900 |
3120 |
450 |
| 800 |
820 |
1000 |
3460 |
450 |
| 900 |
920 |
1100 |
3780 |
450 |
| 1000 |
1020 |
1200 |
4100 |
450 |
|
|
|
|
| Код изделия: КЗС(ЭС)- |
X |
x |
X |
| Пример: КЗС(ЭС)-1020x1200 |
1. Пример условного обозначения Комплекта заделки стыка трубопровода с электросварной муфтой с диаметром стальной трубы 720 мм и трубы-оболочки 900 мм.
КЗС (ЭС) - 720×900 |
