Транспортировка и хранение труб и фасонных изделий
Транспортировка и хранение труб и фасонных изделий
Транспортировка Пи — труб должна производиться автотранспортом с удлиненным прицепом или другим транспортом приспособленным для перевозки труб. В транспорте должно быть предусмотрено приспособление, предотвращающее скатывание и перемещение труб в кузове, рекомендуется использовать изделия из бруса сечением 100×100 мм. Свободные концы труб не должны выступать за габариты транспортного средства более, чем на 1м.
При низком расположении бортов трубы должны фиксироваться стяжными ремнями.
Перевозка продукции на неприспособленном автотранспорте может привести к повреждению теплоизоляции.
В случаях несоответствия автотранспорта в накладной делаются отметки, и претензии к повреждению теплоизоляции не принимаются.
Для предупреждения раскатывания нижнего ряда труб обеспечения свободного пропуска обвязок и строп при транспортировке на дно кузова следует установить деревянные прокладки и специальные башмаки, исключающие возможность повреждения защитной оболочки и теплоизоляционного слоя в процессе транспортировки. Деревянные прокладки или специальные башмаки, устанавливаются с шагом не более 2м.
В качестве амортизатора между трубами для исключения повреждения покрытия следует использовать поролон, резину и другие мягкие материалы.
Перевозка автотранспортом ПИ-труб и труб-оболочек из полиэтилена, а также выполнение погрузочно-разгрузочных работ допускаются при температуре наружного воздуха до минус 20° С.
Укладку теплоизолированных труб в транспортное средство необходимо производить ровными рядами, не допускается перехлестов. Рекомендуемое количество одновременно перевозимых труб и количество ярусов приведено в таблице 4.1

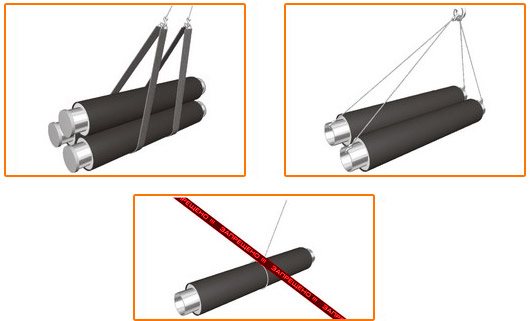

Погрузочно-разгрузочные работы необходимо проводить с использованием мягких строп. Для ПИ-труб допускается применение строп с концевыми захватами. Бросать ПИ-трубы и трубы-оболочки запрещается.
Для погрузки труб в транспортное средство следует применять специальные траверсы и мягкие стропы (полотенца) шириной
При погрузке и разгрузке теплоизолированных труб и элементов должны быть приняты особые меры, обеспечивающие сохранность защитных оболочек и теплоизоляционного слоя из пенополиуретана. Разгрузку теплоизолированных труб и других элементов на строительной площадке следует проводить механическим способом с применением грузоподъемных механизмов и мягких строп-полотенец.
Погрузочно-разгрузочные работы ПИ-труб следует проводить:
- для труб диаметром до 150мм. с помощью специальных траверс и мягких строп (полотенец) шириной
100-200 мм. - для труб диаметром более 300 мм дополнительно с помощью строп с захватами по неизолированным концам стальных труб.
Для обеспечения свободного пропуска строп при укладке труб на дно кузова следует установить деревянные прокладки.
Для предупреждения раскатывания нижнего ряда труб при транспортировке под крайние трубы следует установить специальные башмаки, исключающие возможность повреждения защитной оболочки и теплоизоляционного слоя.
Разгрузку изолированных труб и элементов трубопроводов диаметром до 150 мм следует производить с использованием траверс и мягких полотенец или строп, располагаемых на трубах на одну треть по их длине.
Трубы диаметром 300 — 1000 мм разгружают с использованием полотенец или строп с захватами по неизолированным концам стальных труб.
Отводы, тройники, неподвижные опоры и т.п. разгружают с помощью строп. протягиваемых внутри фасонных элементов.
| Диаметр труб (d), мм | Диаметр оболочки (D), мм | Количество труб, шт | Количество ярусов, шт |
|---|---|---|---|
| 57 | 140 | 42 | 4 |
| 76 | 160 | 42 | 4 |
| 89 | 180 | 34 | 4 |
| 108 | 200 | 30 | 4 |
| 133 | 225 | 22 | 3 |
| 159 | 250 | 17 | 3 |
| 219 | 315 | 9 | 2 |
| 273 | 400 | 7 | 2 |
| 325 | 450 | 5 | 2 |
| 426 | 560 | 5 | 2 |
| 530 | 710 | 3 | 2 |
| 630 | 800 | 3 | 2 |
| 720 | 900 | 3 | 2 |
| 820 | 1000 | 2 | 2 |
| 920 | 1100 | 2 | 1 |
| 1020 | 1200 | 2 | 1 |
Строго запрещается сбрасывание, скатывание труб на приобъектных складах и стройплощадках должно выполняться в штабелях на подготовленной и выровненной площадке, причем нижний ряд должен располагаться на песчаных подушках.
- высотой не менее 300 мм.
- шириной 0,7- 0,9 м — для труб диаметром до 530 мм
- шириной 1 — 1,2 м — для труб диаметром 630 — 1020 мм.
Высота штабеля изолированных труб должна быть не более 2м. Против раскатывания труб должны быть предусмотрены специальные боковые опоры. Различные виды изолированных труб должны храниться отдельно.
Фасонные изделия хранят в специально отведенных для них местах, рассортированными по виду и диаметрам.
Полуцилиндры, термоусаживающиеся полиэтиленовые манжеты и муфты должны располагаться в помещениях или под навесом в заводской упаковке.
Для предупреждения попадания воды в теплоизоляционный слой с торцов, крайние песчаные подушки располагают на расстоянии около 1 м от конца оболочки.
При складировании труб вблизи земляных выемок (траншеи, котлованы) расстояние от бровки выемки до места складирования должно определяться в зависимости от глубины траншеи и типа грунта (угла естественного откоса), чтобы не допустить скашивание труб в углубления, выемки, котлованы.
Не допускается складирование и хранение труб и фасонных изделий в местах, подверженных затоплению водой.
Изолированные трубы и фасонные изделия при условиях хранения более
Изготовитель гарантирует соответствие выпускаемых ПИ-труб требованиям при соблюдении условий хранения, транспортирования и эксплуатации.
